Ｂ−５ 地磁気地電流計

　この装置は、地電位差変化（地電流）を計測するためのロガー機能と電話回線を使用した呼び出し式データ回収機能を持っています。また、インターネット回線が利用できる環境であれば、インターネット接続用のルータも付属していますので、インターネット回線を経由してデータをリアルタイムに回収することが可能です。
　地電位変化を観測するための装置として広い用途に使用できますが、通常は深部の電気比抵抗構造探査のためのNetwork-MT観測（電話回線のメタリック線を使用したような数ｋｍ〜数十ｋｍスパンの長基線電場観測を基にしたMT観測）実施のために使用しています。
　入力チャンネル数は８チャンネルで、平衡差動入力となっており、計測のサンプリング周期は１秒と１０秒の２種類があります。入力できる電圧レンジは±１０Vで、シグマデルタ変換方式の２０bitのADコンバータを内臓しています。各チャンネルの入力インピーダンスは１MΩです。
　インターネット回線を使用する際のプロバイダーと消耗品等は各自で用意して頂く必要があります。

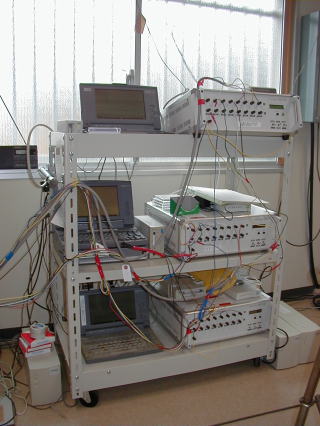

写真：野島断層の断層回復過程を研究するため、
１７００ｍ孔で実施した注水実験の際に、
注水に伴う流動電位変化観測のためにセットした
地磁気地電流計
（各棚の向って右側に置いてある装置）
